| Соединения для смазывания |
Шестерня дежи |
Промежуточная ременная передача №2 |
Промежуточная ременная передача №1 |
Крепление двигателя дежи |
 |
 |
 |
 |
 |
| Кожух вала спирали |
Водонепроницаемый кожух дежи |
Крепления двигателя месильного органа |
Опора комбинированного шкива |
Комбинированный шкив |
| Соединения для смазывания – B044525E5 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Тавотница |
oiler |
BGR1/8 |
8 |
| Адаптер |
Adaptator |
B00156701 |
8 |
| Трубка |
Tube |
BPN010000 |
13 м |
| Соединение |
Union |
B00156699 |
6 |
| Шланг |
Sleeve |
B00156723 |
4 |
| Угловое соединение |
Bard |
B00156724 |
4 |
| Угловое соединение |
Bard |
B00156700 |
4 |
| |
| Шестерня дежи - B032877E11 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Шестерня |
Pinion |
B03287710 |
1 |
| Стопорное кольцо |
Circlips |
BCE55 |
1 |
| Винт |
Screw |
BCHC16X50 |
4 |
| Шпонка |
Key |
BCL161048 |
2 |
| Конический роликовый подшипник |
Tapered roller bearing |
BRL03211E |
1 |
| Шариковый подшипник |
Ball bearing |
BRL03311E |
1 |
| Шайба |
Washer |
BRONMU16 |
4 |
| Ось |
Pin |
B032875 |
1 |
| Распорка |
Brace |
B032876 |
3 |
| Шкив |
Pulley |
B03287901 |
1 |
| Корпус спирального вала |
Spiral shaft housing |
B034105 |
1 |
| Ступица |
Hub |
BP011 |
|
| |
| Промежуточная ременная передача №2 - B035274E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Кольцо |
Ring |
BBP00601 |
2 |
| Винт |
Screw |
BCHC6X16 I |
1 |
| Шпонка |
Key |
BCL140934 |
1 |
| Гайка |
Nut |
BEHU10 I |
1 |
| Шкив |
Pulley |
BP0026 |
1 |
| Шариковый подшипник |
Ball bearing |
BRL06211E |
2 |
| Винт |
Screw |
BTH10100 I |
1 |
| Винт |
Screw |
BTH8X16 I |
2 |
| Втулка |
Hub |
B00015935 |
1 |
| Шайба |
Washer |
B013126 |
1 |
| Шайба |
Washer |
B034161 |
1 |
| Шкив |
Pulley |
B035273 |
1 |
| Крепление шкива |
Pulley stay |
B035274 |
1 |
| Ось |
Pin |
B035279 |
1 |
| Распорка |
Brace |
B035347 |
1 |
| Стопорная гайка |
Nut brake |
B041033 |
1 |
| |
| Промежуточная ременная передача №1 - B035276E9 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Кольцо |
Ring |
BBP00601 |
2 |
| Винт |
Screw |
BCHC6X16 |
3 |
| Шпонка |
Key |
BCL100830 |
1 |
| Шпонка |
Key |
BCL120818 |
1 |
| Гайка |
Nut |
BEHU10 |
1 |
| Шкив |
Pulley |
BP0023 |
1 |
| Шкив |
Pulley |
BP0027 |
1 |
| Втулка |
Hub |
BP030 |
1 |
| Шариковый подшипник |
Ball bearing |
BRL06208E |
2 |
| Винт |
Screw |
BTH10X100 |
1 |
| Шайба |
Washer |
B013071 |
1 |
| Ось |
Pin |
B035275 |
1 |
| Крепление шкива |
Pulley stay |
B035276 |
1 |
| Шайба |
Washer |
B035277 |
1 |
| Ось |
Pin |
B035279 |
1 |
| |
| Крепление двигателя дежи - B038980E3 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Кольцо |
Ring |
BBP00601 |
2 |
| Винт |
Screw |
BCH6X16 |
1 |
| Гайка |
Nut |
BEHU10 |
7 |
| Шайба |
Washer |
BRONMU10 |
4 |
| Шайба |
Washer |
BRONAZ10 |
4 |
| Винт |
Screw |
BTH10X35 |
4 |
| Пластина крепления двигателя |
Motor stay |
B032886 |
1 |
| Ось |
Pin |
B032463 |
1 |
| Двигатель |
Motor |
BMT074 |
1 |
| Шкив |
Pulley |
B035348 |
1 |
| |
| Кожух вала спирали - B061464E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| . Кожух вала спирали |
Spiral shaft housing |
B061460 |
1 |
| Накладка |
Cover |
B061461 |
1 |
| Винт |
Screw |
BCHC8X25 I |
8 |
| Держатель вала |
Shaft holder tool |
B061464 |
1 |
| Конический роликовый подшипник |
Tapered roller bearing |
BRL22216 |
1 |
| Распорка |
Brace |
B061462 |
1 |
| Конический роликовый подшипник |
Tapered roller bearing |
B00156743 |
1 |
| Уплотнительное кольцо |
Seal |
B00001617 |
1 |
| Тавотница |
Oiler |
BGR0005 |
1 |
| Шайба |
Washer |
BRONMU16 |
6 |
| Винт |
Screw |
BCHC16X50 |
6 |
| Стопорная шайба |
Brake washer |
B00002217 |
1 |
| Круглая гайка |
Round nut |
B00002157 |
1 |
| |
| Водонепроницаемый кожух дежи - B063289E1 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Водонепроницаемый кожух |
Waterproof casing |
B06328901 |
2 |
| Фрикционный фланец |
Friction flange |
B063290 |
2 |
| Шайба |
Washer |
B00004100 |
12 |
| Винт |
Screw |
BTH6X20 I |
12 |
| Уплотнительное кольцо трапецеидального сечения |
V-RING joint |
BJVE220A |
2 |
| Фрикционное кольцо |
Friction ring |
B06329102 |
2 |
| Шайба |
Screw |
B00008065 |
8 |
| Гайка |
Nut |
BEHU06 I |
8 |
| |

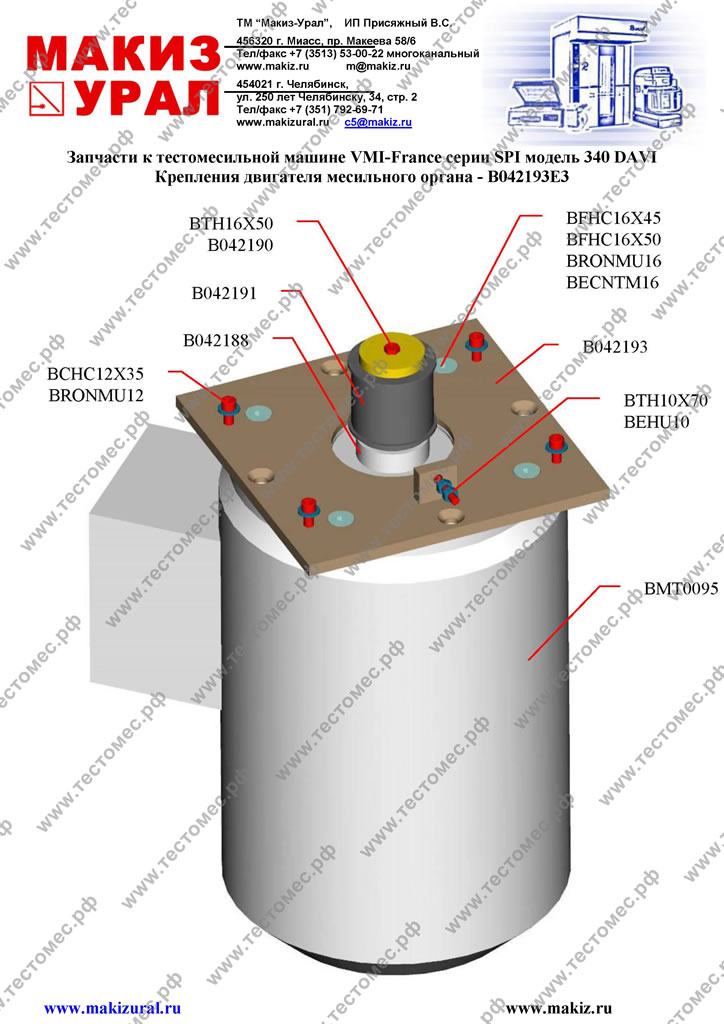

| Крепления двигателя месильного органа - B042193E3 |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
BCHC12X35 |
4 |
| Гайка |
Nut |
BECNTM16 |
4 |
| Гайка |
Nut |
BEHU10 |
2 |
| Винт |
Screw |
BTH16X40 |
1 |
| Винт |
Screw |
BFHC16X45 |
8 |
| Опора двигателя |
Motor stay |
B042193 |
1 |
| Шайба |
Washer |
BRONMU10 |
3 |
| Шайба |
Washer |
BRONMU12 |
4 |
| Шайба |
Washer |
BRONMU16 |
4 |
| Винт |
Screw |
BTH10X70 |
1 |
| Распорка |
Brace |
B062140 |
1 |
| Шайба |
Washer |
B043482 |
1 |
| Крепежная пластина |
Plate |
B049956 |
1 |
| Шкив |
Pulley |
B042191 |
1 |
| Двигатель |
Motor |
BMT0095 |
1 |
| |
| Опора комбинированного шкива - B061631E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Винт |
Screw |
BCHC10X35 |
3 |
| Винт |
Screw |
BCHC16X60 |
2 |
| Гайка |
Nut |
BEHU10 |
6 |
| Штифт |
Pin |
BGM10X30 |
2 |
| Шайба |
Washer |
BRONAZ10 |
4 |
| Шайба |
Washer |
BRONMU10 |
4 |
| Винт |
Screw |
BTH10X60 |
2 |
| Крепление |
Stay |
B061631 |
1 |
| Верхний фланец |
Hight slack |
B061632 |
1 |
| Винт |
Screw |
BTH10X40 |
4 |
| |
| Комбинированный шкив - B061633E |
| Описание |
Описание (английский) |
Код |
Кол-во |
| Шпонка |
Key |
BCL161080 |
2 |
| Гайка |
Nut |
BES0005 |
2 |
| Шайба |
Washer |
BES0024 |
2 |
| Шариковый подшипник |
Ball bearing |
BRL03308E |
2 |
| Шайба |
Washer |
B035277 |
2 |
| Шайба |
Washer |
B03893401 |
1 |
| Ось |
Pin |
B061633 |
1 |
| Шкив |
Pulley |
B038932 |
1 |
| Распорка |
Brace |
B061636 |
1 |
| Шкив |
Pulley |
B042192 |
1 |
| Корпус шарикового подшипника |
Ball bearing casing |
B061634 |
1 |
| Крышка корпуса |
Casing cover |
B061635 |
1 |
| Винт |
Screw |
BCHC8X40 |
6 |
| Винт |
Screw |
BCHC8X25 |
6 |
| Шайба |
Washer |
BRONW08 |
12 |
