| Комбинированный шкив |
Ведомый шкив |
Верхняя крышка дежи |
Опора конечного выключателя |
Левый и правый ролики |
 |
 |
 |
 |
|
| Рабочие органы |
Дежа на тележке
Общий чертеж |
Дежа на тележке
Тележка |
Дежа на тележке
Коронная шестерня |
|

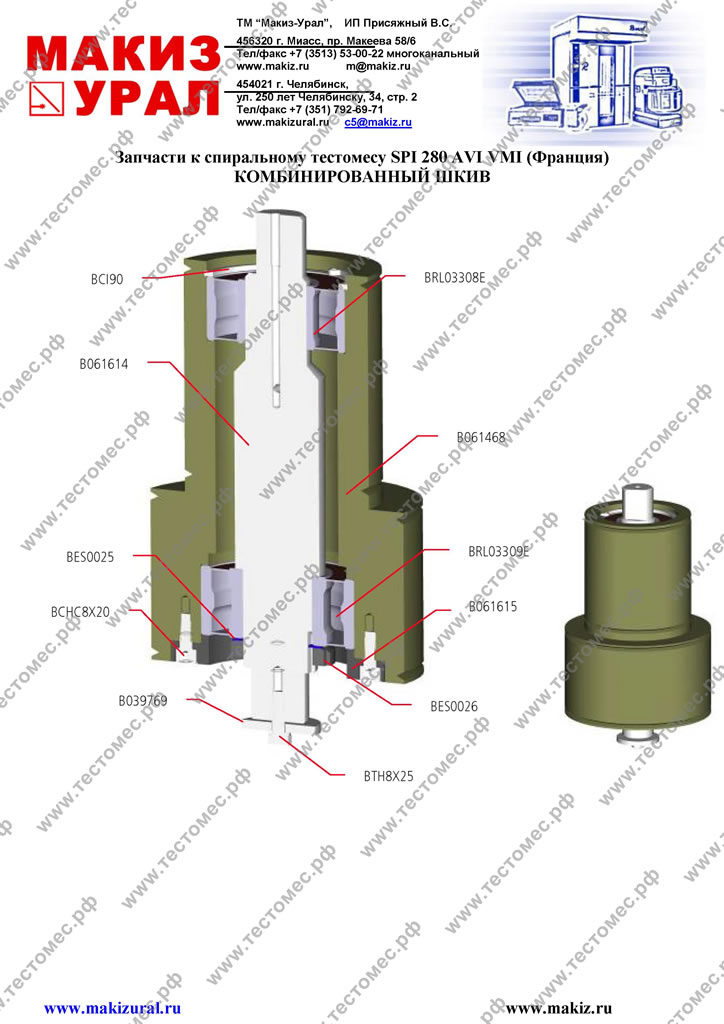

| Комбинированный шкив – В061468Е |
| Название |
Ссылка |
Кол-во |
| Винт |
BCHC8X20 |
6 |
| Роликовый подшипник |
BRL03308E |
1 |
| Ось |
B061614 |
1 |
| Шкив |
B061468 |
1 |
| Крышка |
B061615 |
2 |
| Роликовый подшипник |
BRL03309E |
1 |
| Пружинное кольцо |
BCI90 |
1 |
| Сальник |
BES0025 |
1 |
| Гайка |
BES0026 |
1 |
| Винт |
BTH8X25 |
1 |
| Сальник |
BRONW08 |
1 |
| Сальник |
B039769 |
1 |
| |

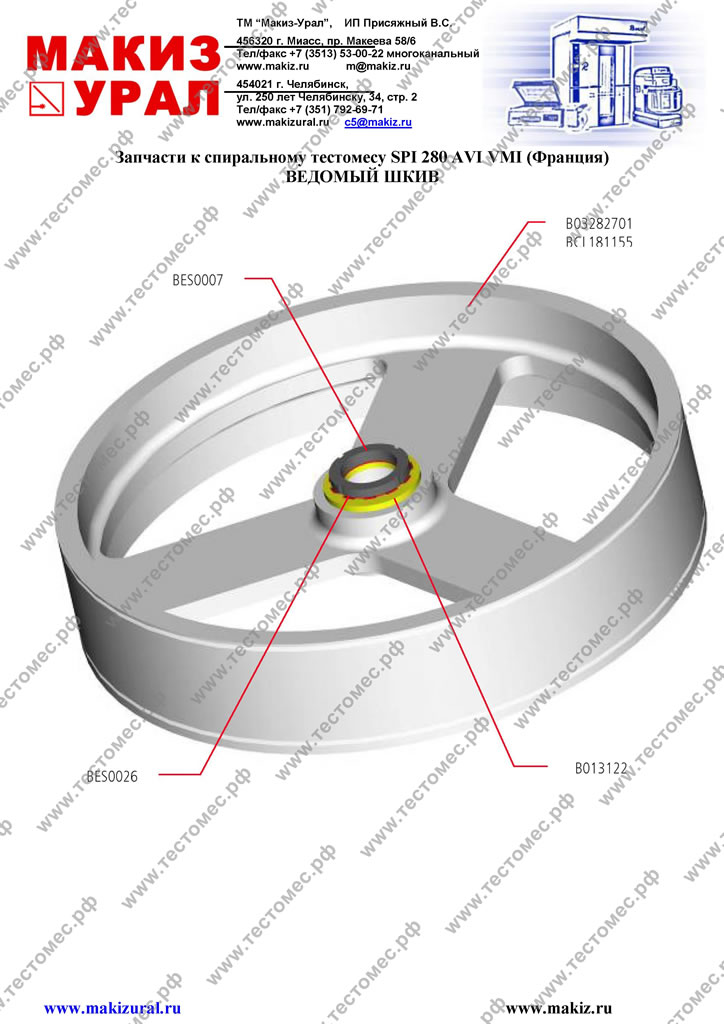

| Ведомый шкив – В032827Е1 |
| Название |
Ссылка |
Кол-во |
| Шпонка |
BCL181155 |
1 |
| Гайка |
BES0007 |
1 |
| Сальник |
BES0026 |
1 |
| Сальник |
B013122 |
1 |
| Шкив |
B03282701 |
1 |
| |

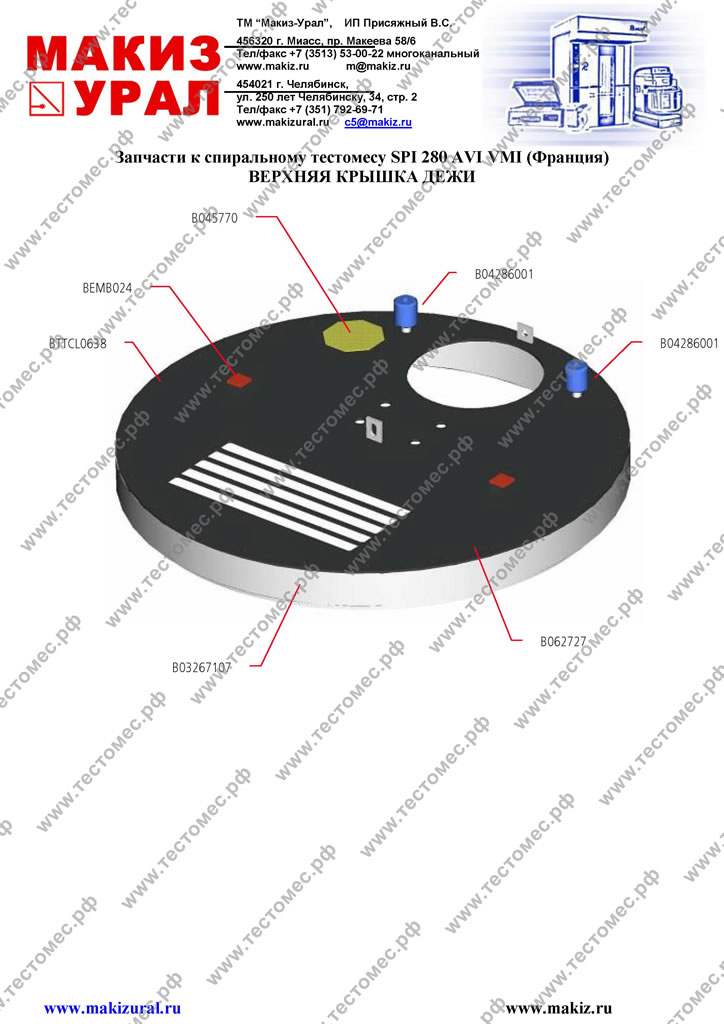

| Верхняя крышка дежи – В062727Е1 |
| Название |
Ссылка |
Кол-во |
| Винт |
BTTCL0638 |
24 |
| Пробка |
BEMB024 |
2 |
| Винт |
BTH10140I |
2 |
| Верхняя крышка дежи |
B062727 |
1 |
| Пластина дежи |
B03267107 |
1 |
| Кольцо |
B04286001 |
2 |
| Уплотнение |
B045770 |
1 |
| |

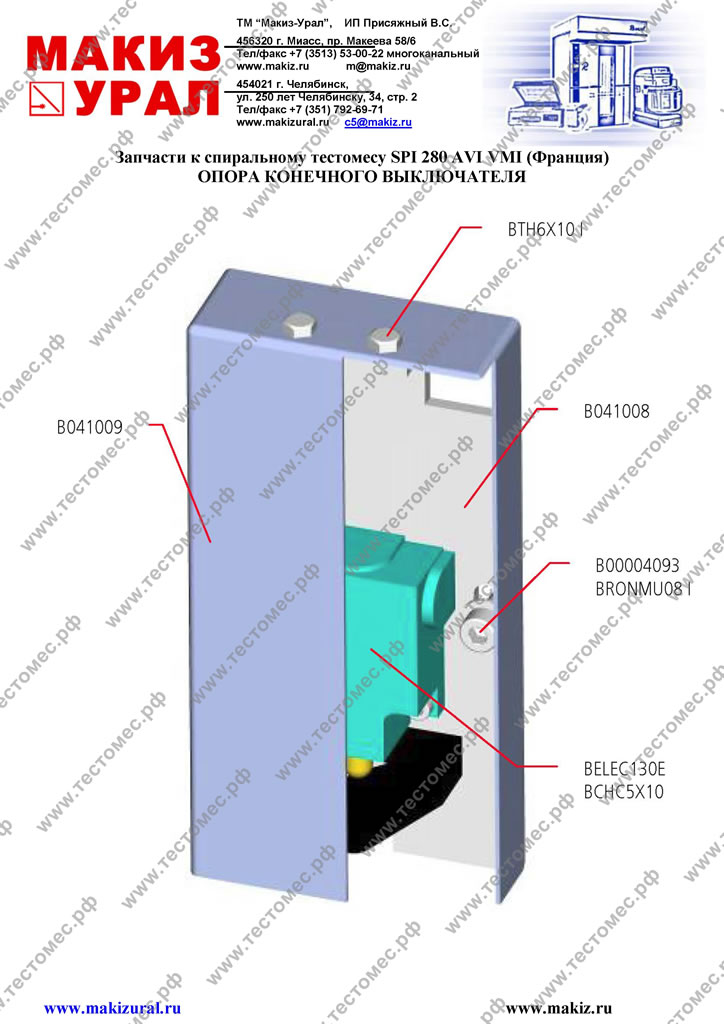

| Опора конечного выключателя – В041008Е |
| Название |
Ссылка |
Кол-во |
| Винт |
BCHC5X10I |
2 |
| Винт |
B00004093 |
2 |
| Конечный выключатель |
BELEC130E |
1 |
| Сальник |
BRONMU08I |
2 |
| Винт |
BTH6X10I |
2 |
| Опора детектора |
B041008 |
1 |
| Крышка |
B041009 |
1 |
| |

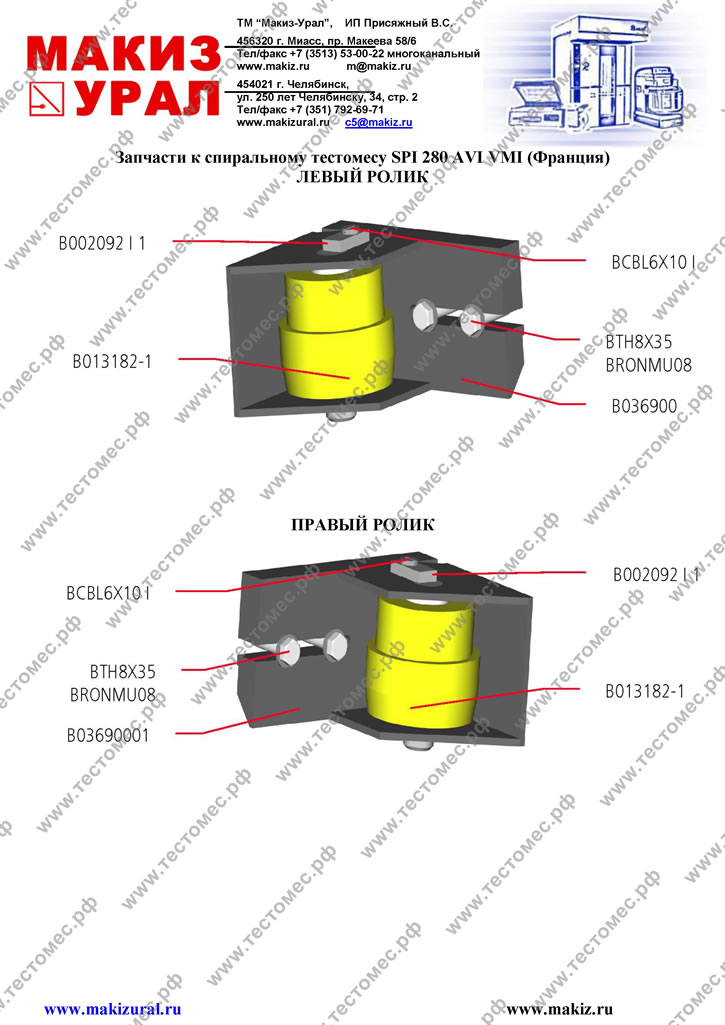

| Левый ролик – В036900Е |
| Название |
Ссылка |
Кол-во |
| Винт |
BCBL6X10I |
1 |
| Сальник |
BROND20 |
2 |
| Сальник |
B043677I |
2 |
| Сальник |
BRONMU08I |
2 |
| Винт |
BTH8X35I |
2 |
| Ось |
B002092I1 |
1 |
| Ролик |
B013182-1 |
1 |
| Крышка |
B03690002 |
1 |
| |
| Правый ролик – В036900Е1 |
| Название |
Ссылка |
Кол-во |
| Винт |
BCBL6X10I |
1 |
| Сальник |
BROND20 |
2 |
| Сальник |
B043677I |
2 |
| Сальник |
BRONMU08I |
2 |
| Винт |
BTH8X35I |
2 |
| Ось |
B002092I1 |
1 |
| Ролик |
B013182-1 |
1 |
| Крышка |
B03690003 |
1 |
| |

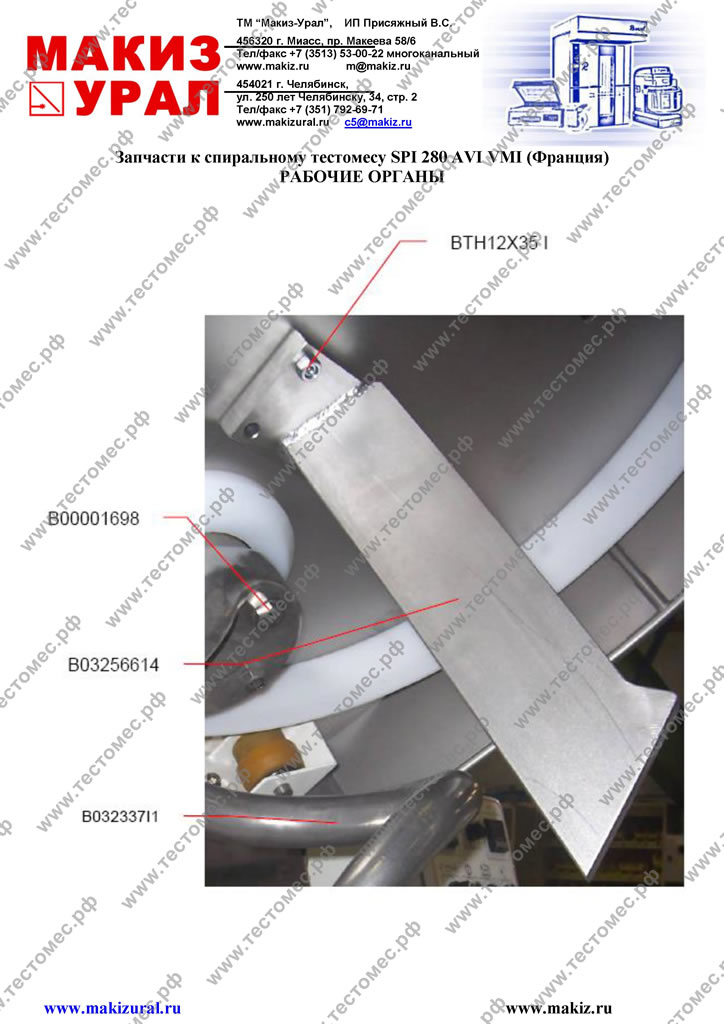

| Рабочие органы |
| Название |
Ссылка |
Кол-во |
| ЦЕНТРАЛЬНАЯ ОСЬ |
B032566E14 |
1 |
| Винт |
BTH12X35I |
4 |
| Центральная ось |
B03256614 |
1 |
| Спираль |
B032337EI |
1 |
| Винт |
B00001698 |
4 |
| Спираль |
B032337I1 |
1 |
| |

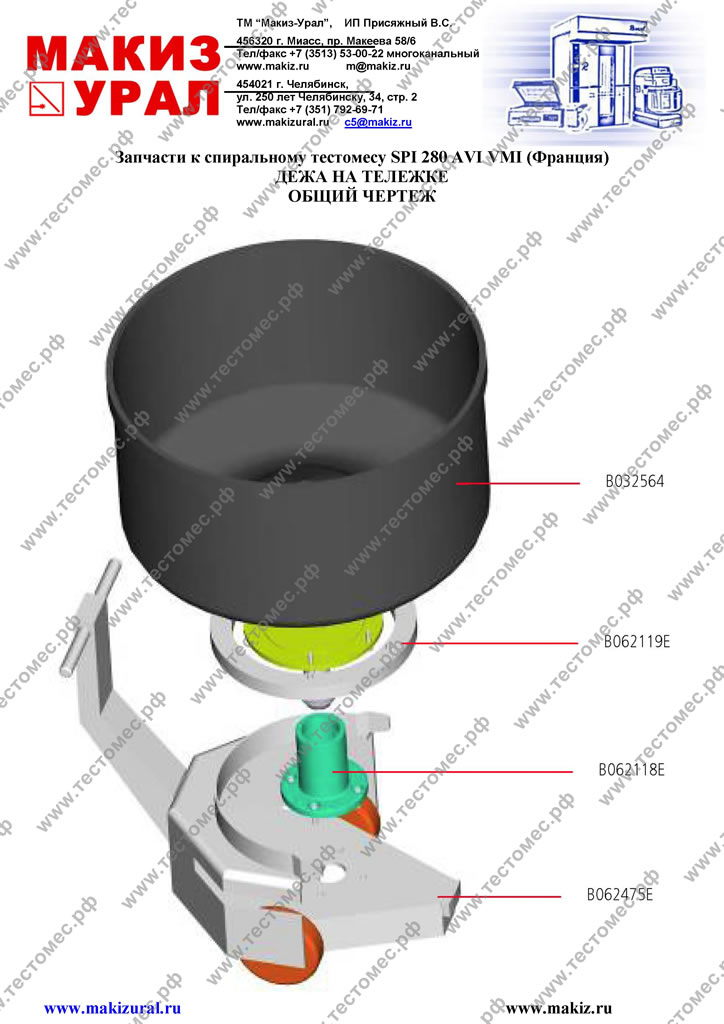

| Дежа на тележке – В50401002 |
| Общий чертеж |
| Название |
Ссылка |
Кол-во |
| Тележка |
B062475E |
1 |
| Подшипник |
B062118E |
1 |
| Коронная шестерня |
B062119E |
1 |
| Дежа |
B032564 |
1 |
| |
| Дежа на тележке – В50401002 |

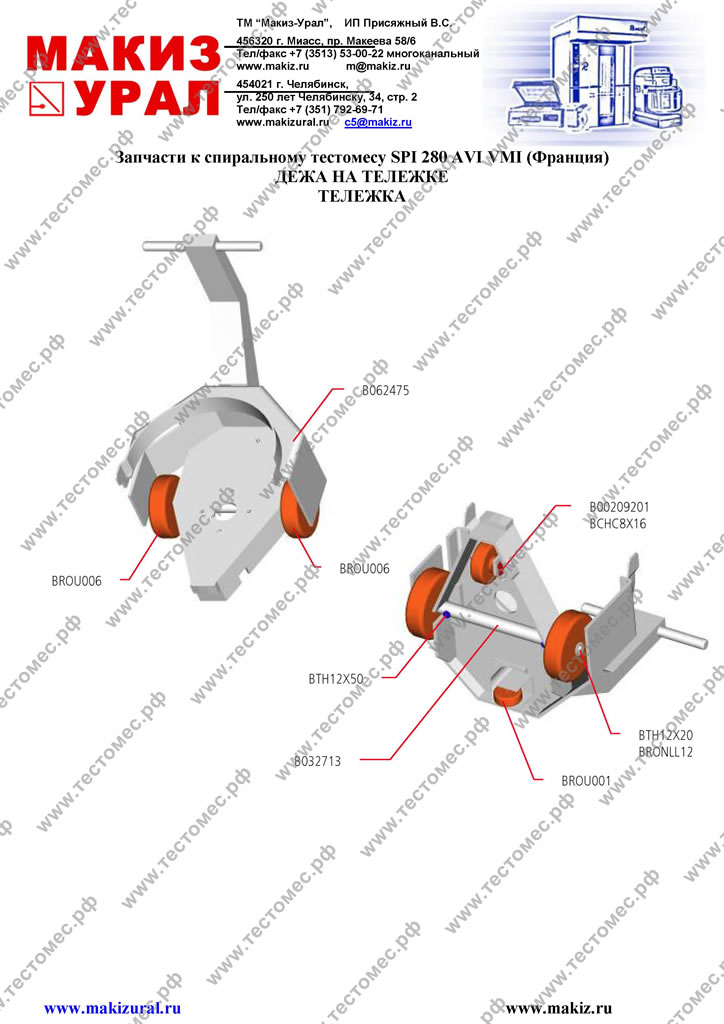

| Тележка – В062475Е |
| Название |
Ссылка |
Кол-во |
| Тележка |
B062475 |
1 |
| Колесная ось |
B032713 |
1 |
| Винт |
BTH12X50 |
2 |
| Колесо |
BROU006 |
2 |
| Сальник |
BRONLL12 |
2 |
| Винт |
BTH12X20 |
2 |
| Колесо |
BROU001 |
1 |
| Сальник |
BRONMU08 |
2 |
| Винт |
BCHC8X16 |
2 |
| Колесо |
BROU003 |
1 |
| Ось |
B00209201 |
1 |
| |
| Дежа на тележке – В50401002 |

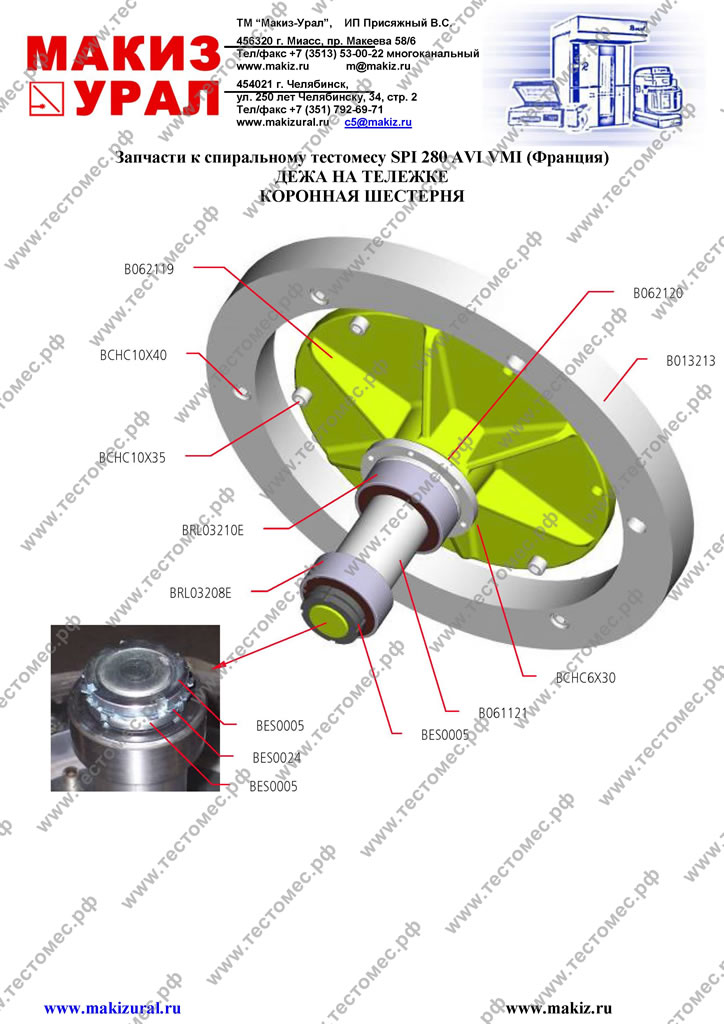

| Коронная шестерня – В062119Е |
| Название |
Ссылка |
Кол-во |
| Коронка |
B013213 |
1 |
| Винт |
BCHC10X40 |
6 |
| Ось |
B062119 |
1 |
| Винт |
BCHC10X35 |
6 |
| Крышка |
B062120 |
1 |
| Сальник |
BRONMU06 |
6 |
| Уплотнение |
B00016388 |
1 |
| Шариковый подшипник |
BRL03210E |
1 |
| Втулка |
B062121 |
1 |
| Шариковый подшипник |
BRL03208E |
1 |
| Контргайка |
BES0005 |
2 |
| Сальник |
BES0024 |
1 |
| Винт |
BCHC6X30 |
6 |
