| Опора комбинированного барабана |
Комбинированный барабан |
Получаемый барабан |
Верхняя крышка дежи |
Защитный маятник |
 |
 |
 |
 |
 |
| Опора конечного выключателя |
Левый и правый ролик дежи |
Кожух шестерни дежи |
Кожух зажимов |
Рабочие органы
Спираль |

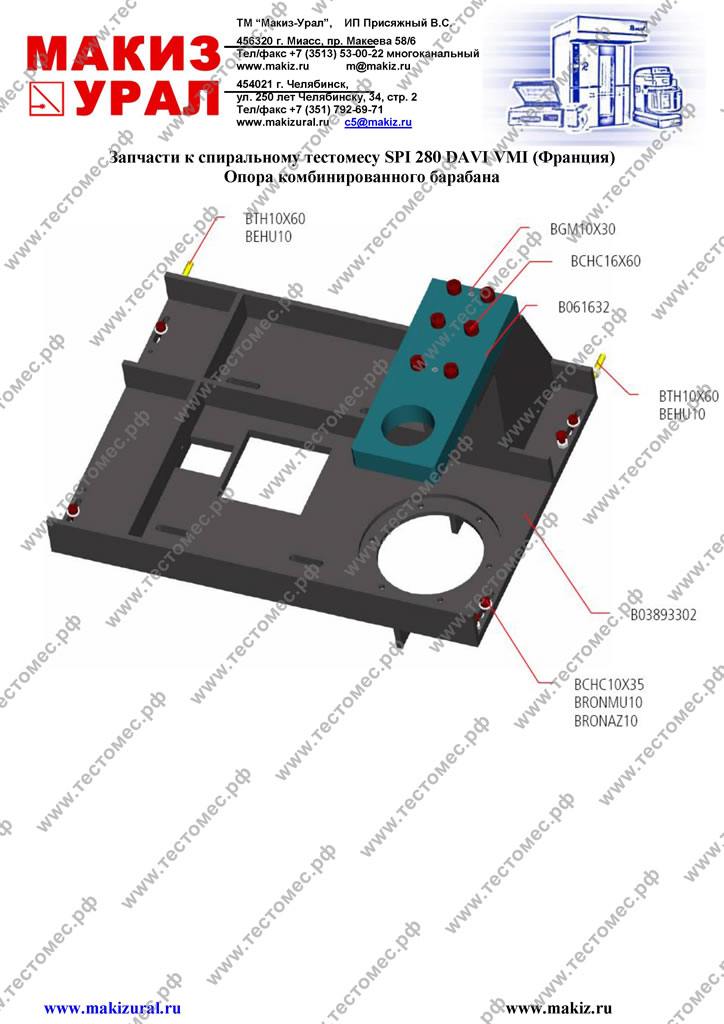

| Опора комбинированного барабана - В61631Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC10X35 |
3 |
| Болт |
BCHC16X60 |
2 |
| Гайка |
BEHU10 |
6 |
| Штифт |
BGM10X30 |
2 |
| Кольцевая прокладка |
BRONAZ10 |
4 |
| Кольцевая прокладка |
BRONMU10 |
4 |
| Болт |
BTH10X60 |
2 |
| Опора |
B061631 |
1 |
| Верхний фланец |
B061632 |
1 |
| Болт |
BTH10X40 |
4 |
| |

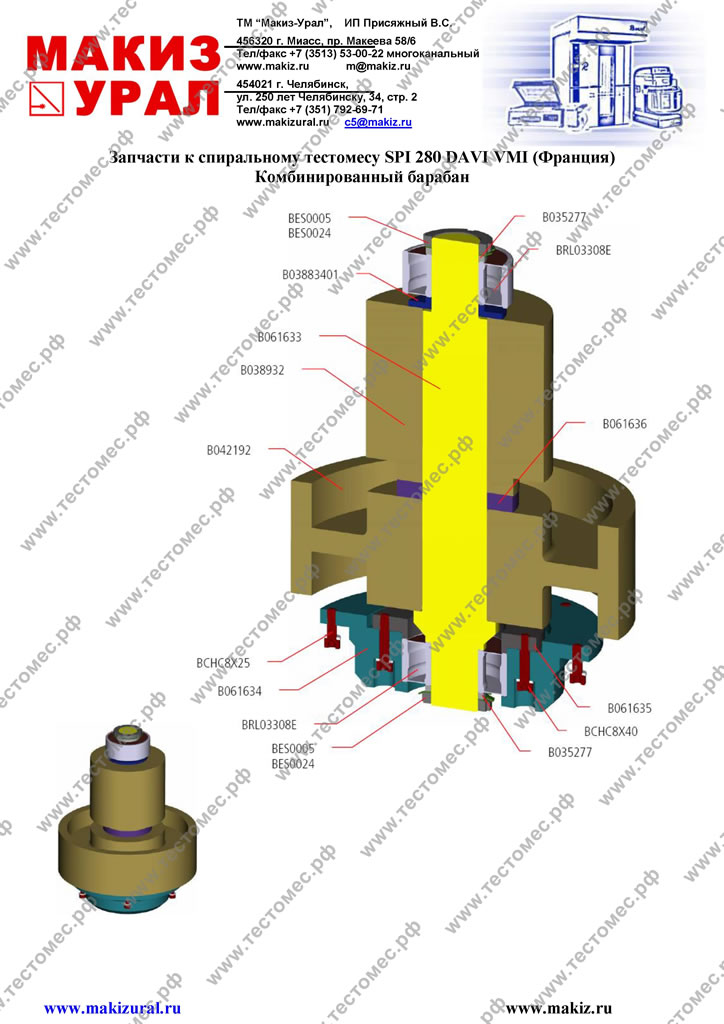

| Комбинированный барабан - В061633Е |
| Наименование |
Ссылка |
Кол-во |
| Шпонка |
BCL161080 |
2 |
| Гайка |
BES0005 |
2 |
| Кольцевая прокладка |
BES0024 |
2 |
| Шариковый подшипник |
BRL03308E |
2 |
| Кольцевая прокладка |
B035277 |
2 |
| Кольцевая прокладка |
B03893401 |
1 |
| Ось |
B061633 |
1 |
| Барабан |
B038932 |
1 |
| Распорка |
B061636 |
1 |
| Барабан |
B042192 |
1 |
| Кожух шарикового подшипника |
B061634 |
1 |
| Кожух колпака |
B061635 |
1 |
| Болт |
BCHC8X40 |
6 |
| Болт |
BCHC8X25 |
6 |
| Кольцевая прокладка |
BRONW08 |
12 |
| |

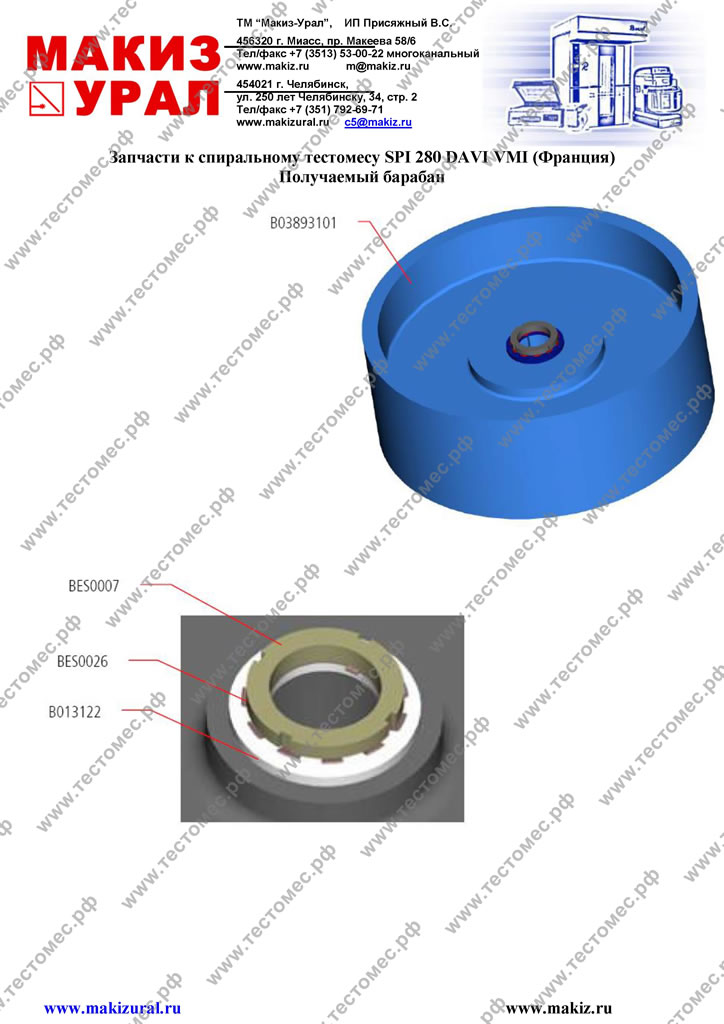

| Получаемый барабан - В038931Е1 |
| Наименование |
Ссылка |
Кол-во |
| Шпонка |
BCL181180 |
2 |
| Гайка |
BES0007 |
2 |
| Кольцевая прокладка |
BES0026 |
2 |
| Кольцевая прокладка |
B013122 |
2 |
| Барабан |
B03893101 |
2 |
| |

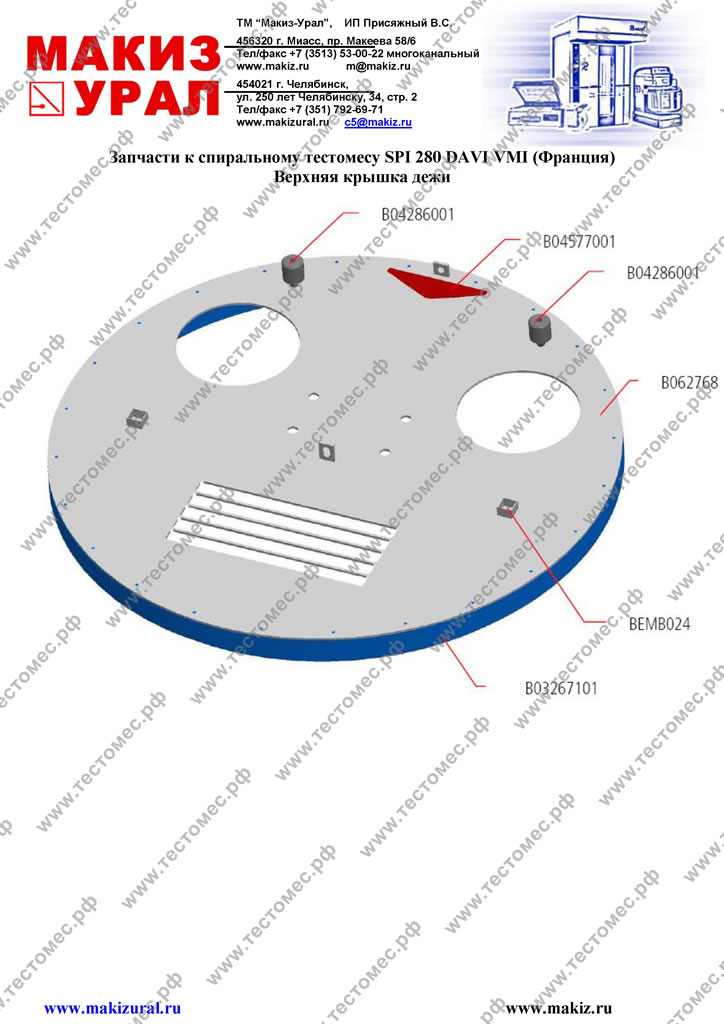

| Верхняя крышка дежи – В062768Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BTTCL0638 |
24 |
| Заглушка |
BEMB024 |
2 |
| Верхняя крышка дежи |
B062768 |
1 |
| Пояс |
B03267101 |
1 |
| Кольцо |
B04286001 |
2 |
| Обтюратор |
B04577001 |
1 |
| |

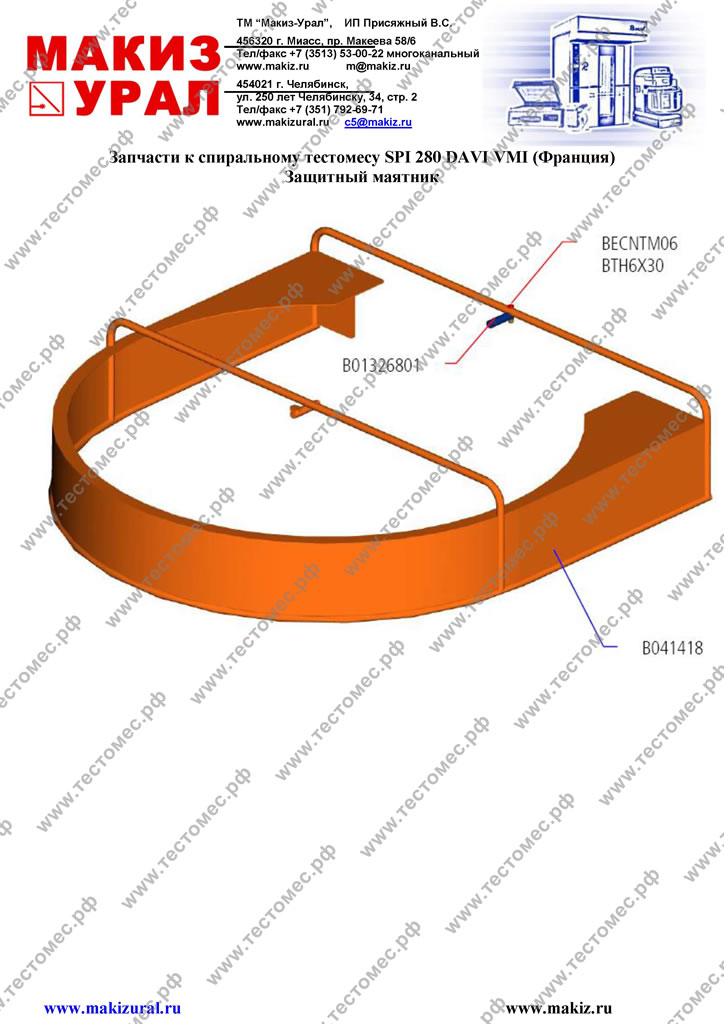

| Защитный маятник – В041418Е |
| Наименование |
Ссылка |
Кол-во |
| Гайка |
BECNTM06 |
1 |
| Болт |
BTH6X30 |
1 |
| Ось |
B01326801 |
1 |
| Арка |
B041418 |
1 |
| Кольцо |
B042840 |
1 |
| |

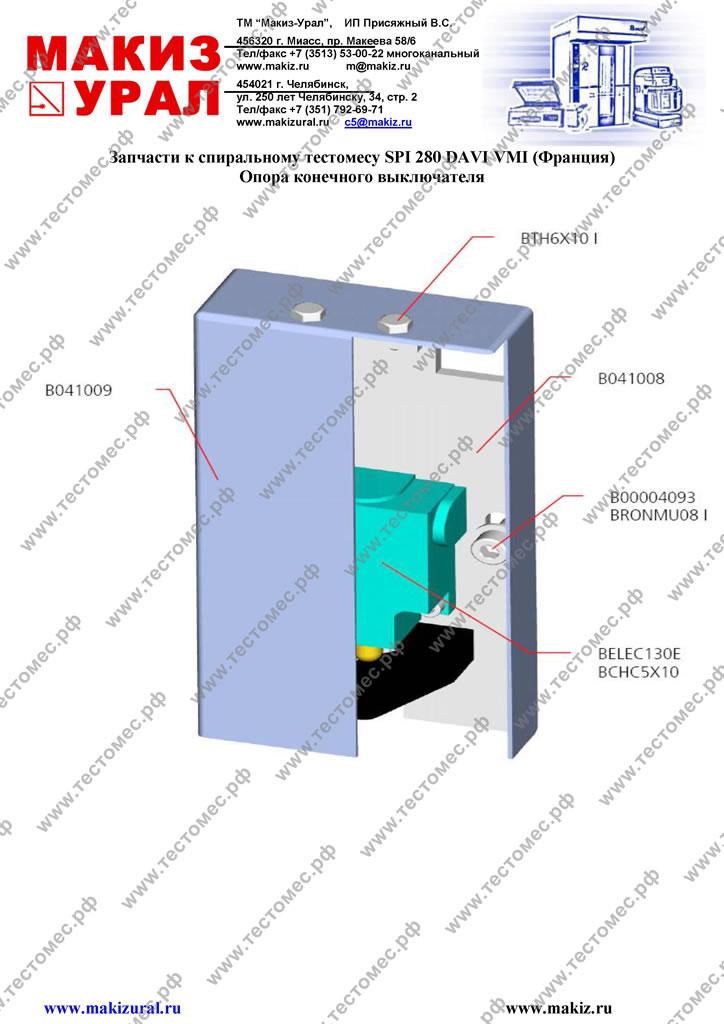

| Опора конечного выключателя - В041008Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCHC5X10 I |
2 |
| Болт |
B00004093 |
2 |
| Конечный выключатель |
BELEC130E |
1 |
| Кольцевая прокладка |
BRONMU08 I |
2 |
| Болт |
BTH6X10 I |
2 |
| Опора детектора |
B041008 |
1 |
| Покрытие |
B041009 |
1 |
| |

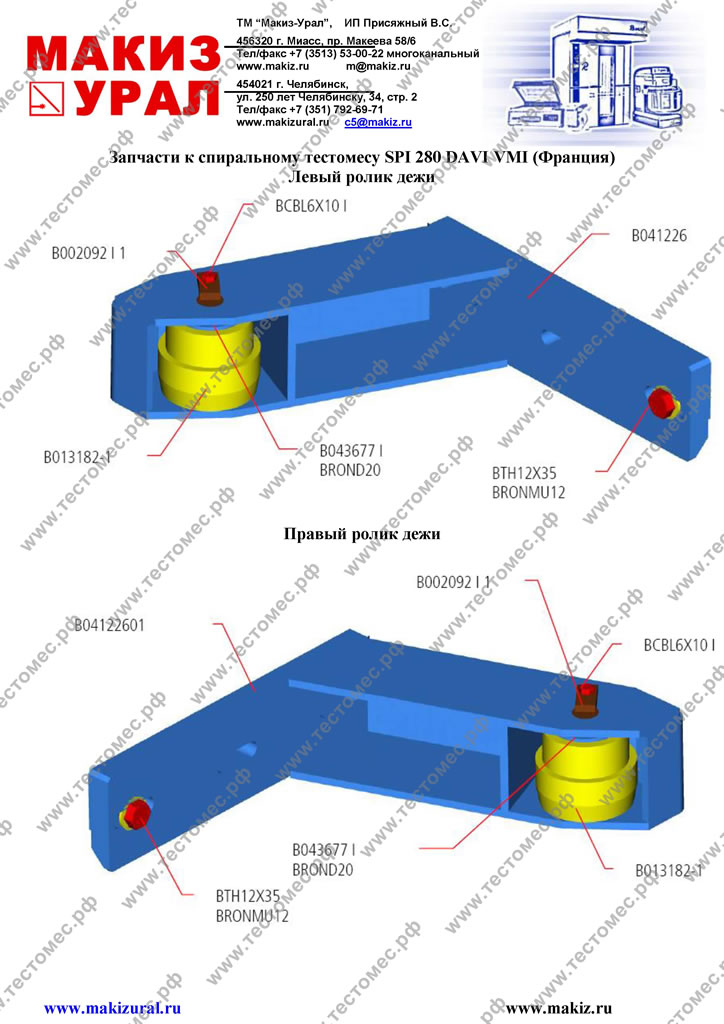

| Левый ролик дежи - В041226Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCBL6X10 I |
3 |
| Кольцевая прокладка |
BROND20 |
2 |
| Кольцевая прокладка |
B043677 I |
2 |
| Кольцевая прокладка |
BRONMU12 |
3 |
| Болт |
BTH12X35 |
3 |
| Ось |
B002092 I 1 |
1 |
| Ролик |
B013182-1 |
1 |
| Крышка |
B041226 |
1 |
| |
| Правый ролик дежи – В041226Е1 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BCBL6X10 I |
3 |
| Кольцевая прокладка |
BROND20 |
2 |
| Кольцевая прокладка |
B043677 I |
2 |
| Кольцевая прокладка |
BRONMU12 |
3 |
| Болт |
BTH12X35 |
3 |
| Ось |
B002092 I 1 |
1 |
| Ролик |
B013182-1 |
1 |
| Крышка |
B04122601 |
1 |
| |

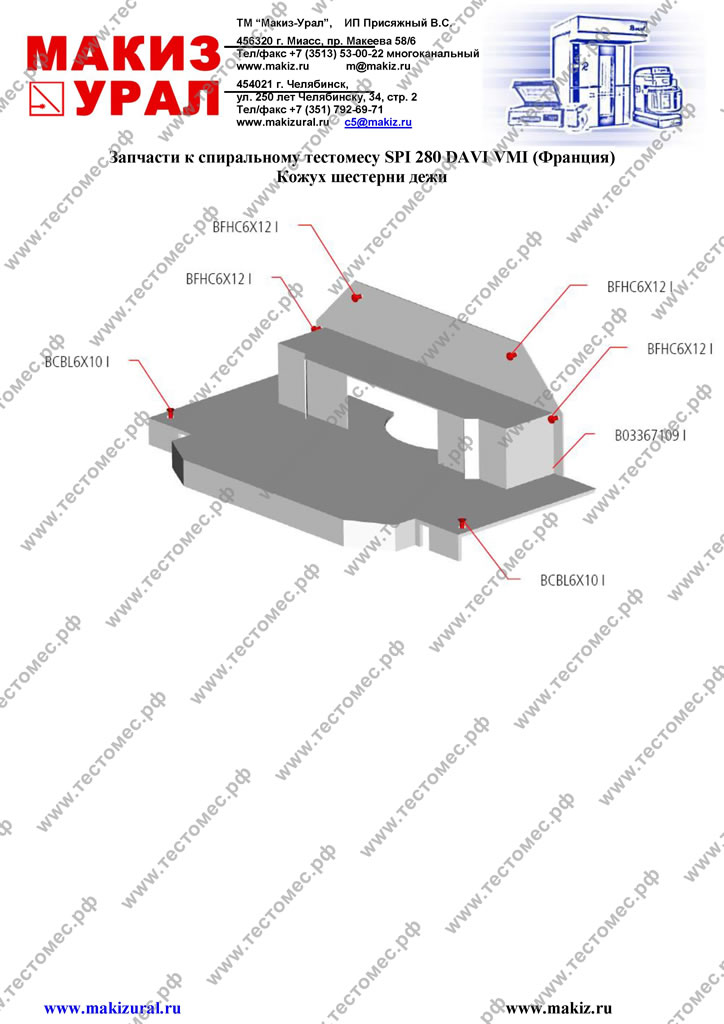

| Кожух шестерни дежи – В033671Е51 |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BFHC6X12 I |
2 |
| Болт |
BCBL6X10 I |
4 |
| Кожух |
B03367109 I |
1 |
| |

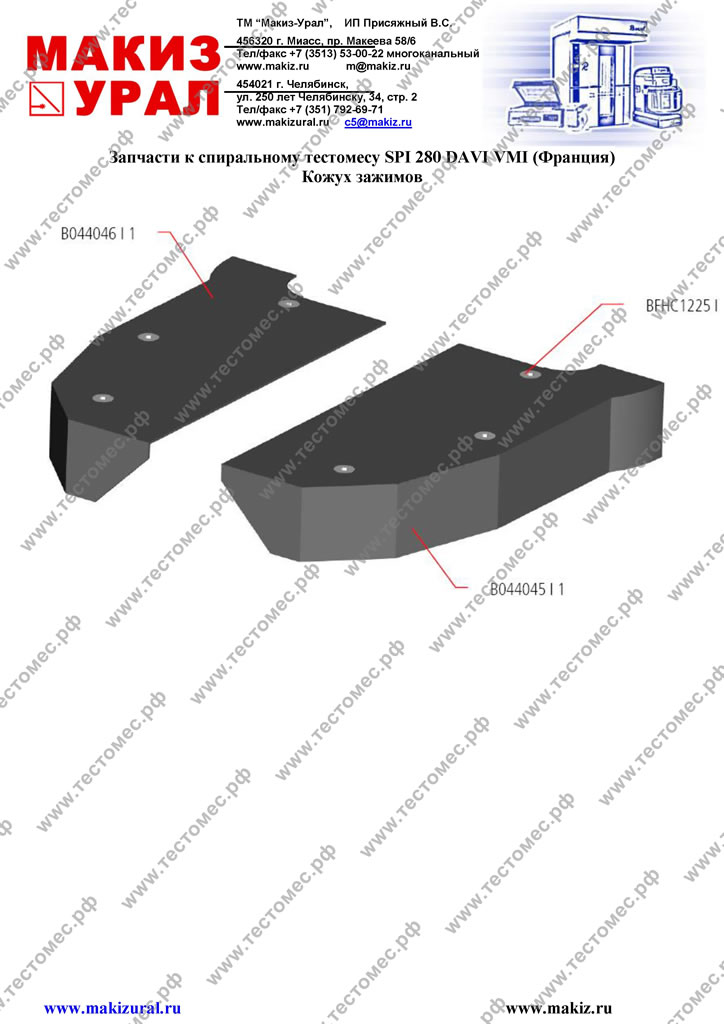

| Кожух зажимов – В044045Е1 I |
| Наименование |
Ссылка |
Кол-во |
| Болт |
BFHC1225 I |
6 |
| Правый кожух |
B044045 I 1 |
1 |
| Левый кожух |
B044046 I 1 |
1 |
| |
| Рабочие органы |

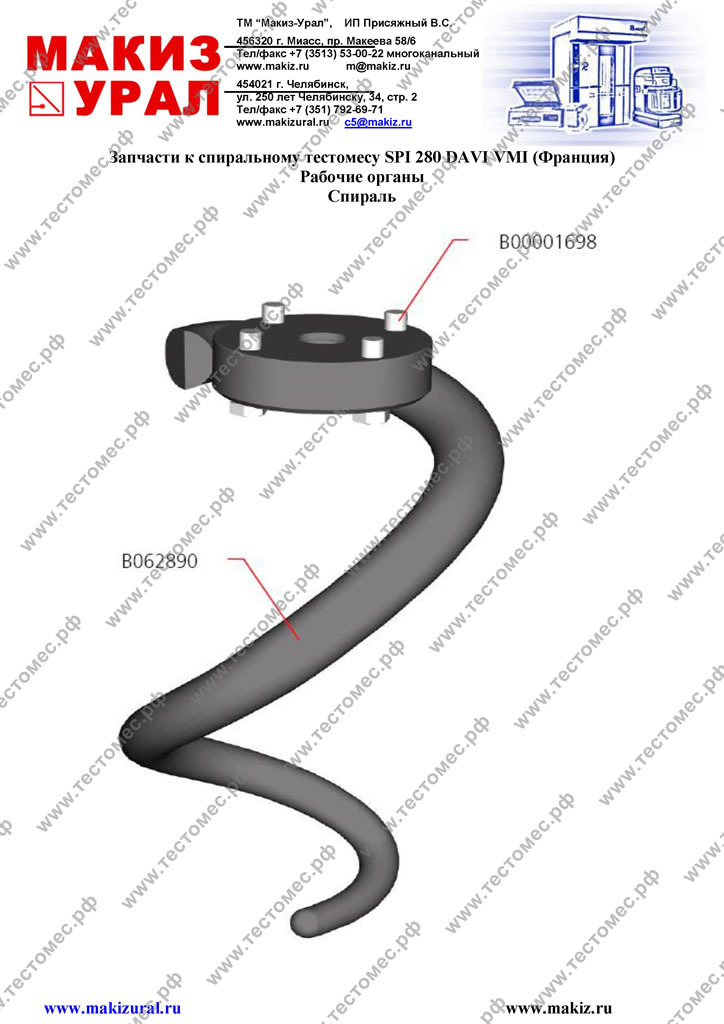

| Спираль – В062890Е |
| Наименование |
Ссылка |
Кол-во |
| Болт |
B00001698 |
8 |
| Спираль |
B062890 |
2 |
